图表选型原因

业界内比较流行的图表插件主要有D3 🆚 Highcharts 🆚 ECharts

• D3。主要是形成svg，适合交互类的图表，上手成本高，不利于快速开发需要，未选择；
• Highcharts。也是形成svg，适合交互类的图表，上手成本一般，有相应的文档与开发生态，最初考虑到不兼容IE8会有点问题，所以没选择，后面才发现是自己姿势错了。
• ECharts。底层是Canvas，上手成本一般，文档与开发生态良好，主要是知道兼容IE8，所以选择了它。

ECharts相关

在线定制图表

ECharts可以自行配置js包的内容，访问链接即可根据自身需求打包需要的图表。（PS：最下方有“兼容IE8”的选项）

我定制的的兼容IE8的图表链接 👉 https://shineasyr.github.io/FESource/echarts3_8_0.mini.js

关于ECharts的更多属性介绍可以点击链接自行搜索

兼容与视觉还原的大PK

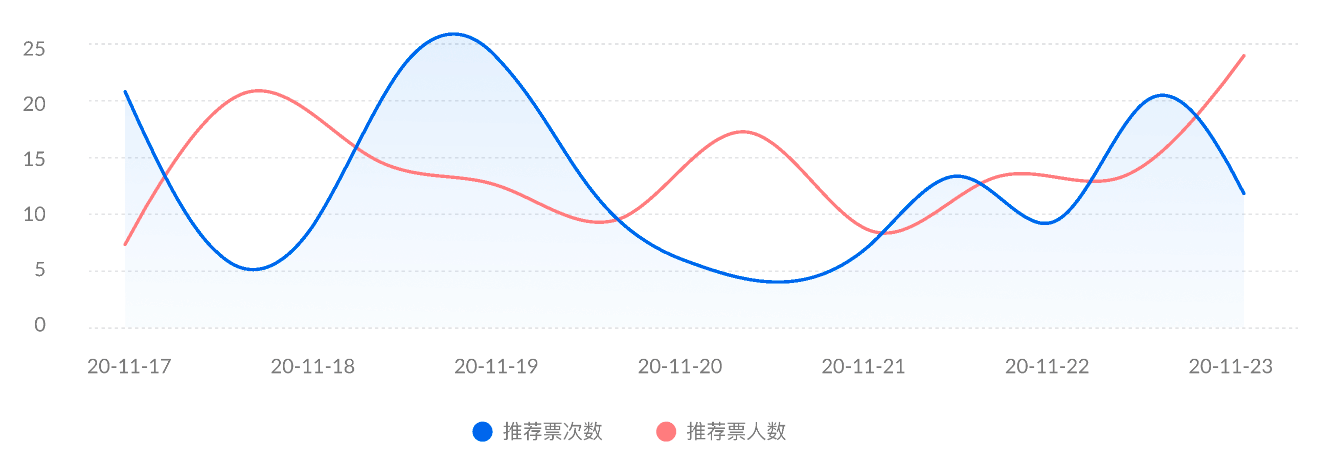

视觉稿大致风格如下图所示，有双折线，面积需要为渐变色，XY轴的也为自定义颜色。 ![图表视觉稿](https://ShineaSYR.github.io

/assets/images/echart-ui.png)

1. 快速上手 （若为ECharts熟练工，可跳到下一趴） 官方快速上手文档，下面贴一下视觉还原的页面（PS：IE8兼容性，建议本地拷贝后打开测试）。

界面链接 👉 codePen 、Github Page

<div class="shinea-chart" id="shineaChart" ></div>
.shinea-chart {min-height: 400px;}

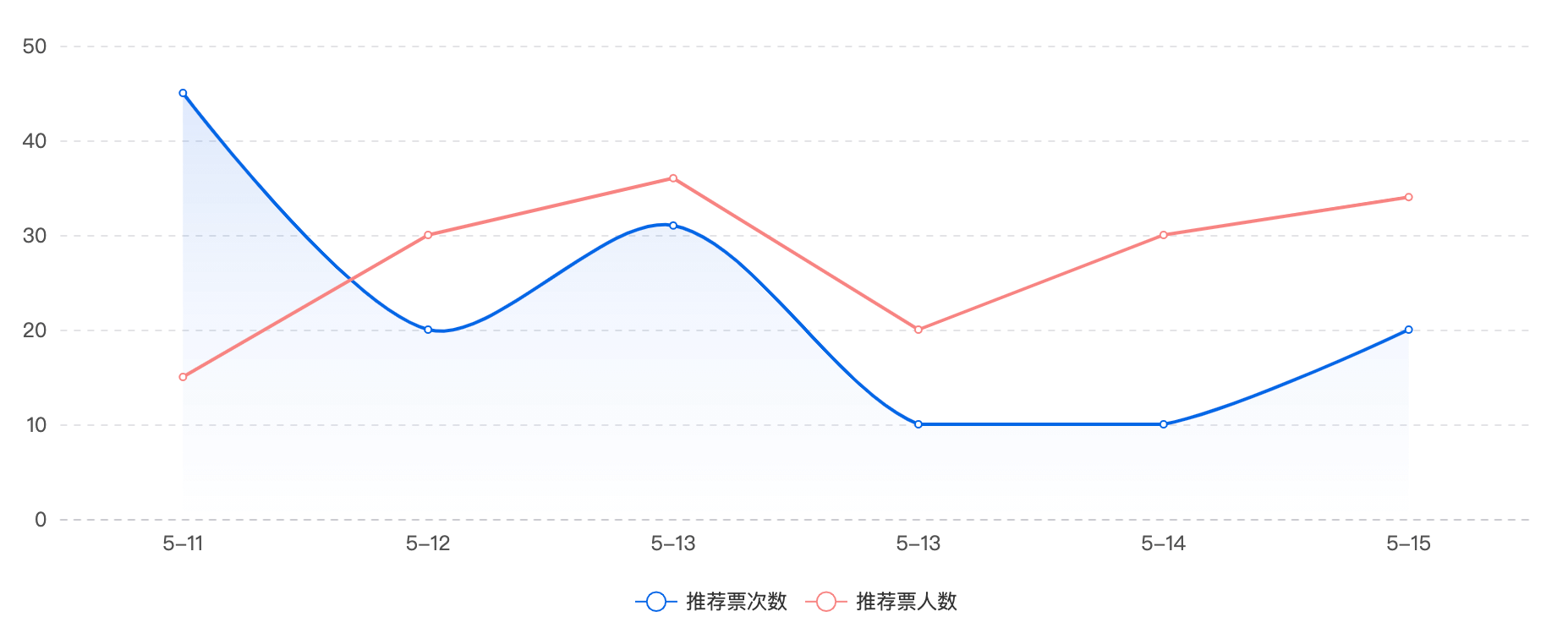

还原界面如下所示 ![图表还原界面](https://ShineaSYR.github.io

/assets/images/echart-fe.png)

2. 各类特殊设置

参数设置文档 👉 https://echarts.apache.org/v4/zh/option.html

• 面积渐变色 areaStyle

  // series里设置
  areaStyle: {
    normal: {
        color: {
        type: 'linear',
        x0: 0,
        y0: 0,
        x2: 0,
        y2: 1,
        colorStops: [{
            offset: 0,
            color: 'rgba(0, 103, 229, 0.2)',
        }, {
            offset: 0.5,
            color: 'rgba(0, 103, 229, 0.08)',
        }, {
            offset: 1,
            color: 'rgba(0, 103, 229, 0)',
        }],
        globalCoord: false
        }
    }
  }


• XY轴线设置

  // xAxis/yAxis里设置
  axisTick: {show: false},  //  坐标轴刻度-短线
  axisLabel: {              // 刻度标签
    textStyle: {
        color: '#525252',
        fontSize : 12
    }
  },
  axisLine: {             // 坐标轴轴线
    lineStyle: {
        color: "rgba(21, 26, 48, 0.12)",
        type: "dashed"
    },
  },
  // 分割线，数值轴特有(yAxis)
  splitLine: {
    lineStyle: {
        color: "rgba(21, 26, 48, 0.12)",
        type: "dashed"
    }
  }


• 数值轴设置(yAxis) ```javascript // 单位 yAxis: [{ axisLabel: {
  show: true, formatter: ‘{value}%’ // 单位 }, }]

// 最小刻度 ，可以设置 0.01 或 1 或其他 yAxis: [{ axisLabel: {
show: true,
minInterval: 1, // 最小刻度 }, }]

// 刻度标签间距 避免数字标签文本被切割，稍微下移 yAxis: [{ axisLabel: {
show: true, padding: [5, 0, 0, 0], // 间距 }, }]

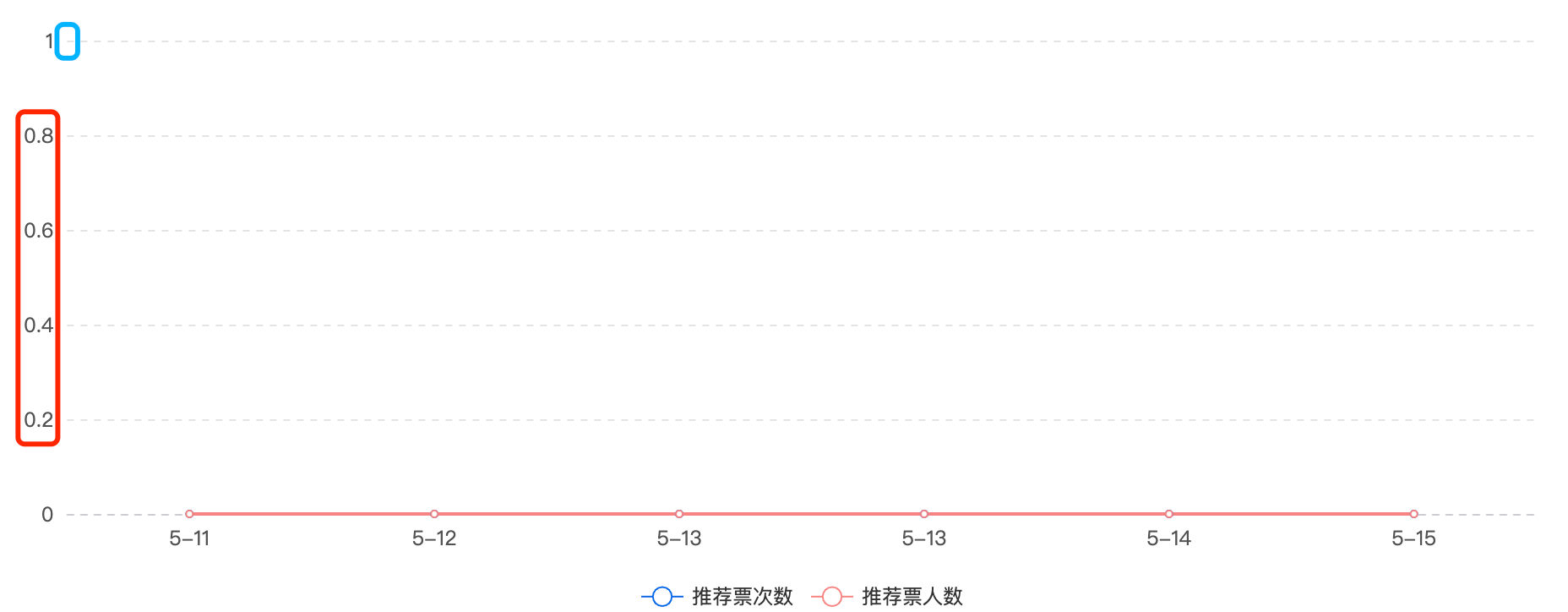

交互问题：
a: 数据为0是，数值轴会出现小数——调整最小刻度即可;
b: 数值轴需要单位，`formatter`一下即可

![图表还原界面](https://ShineaSYR.github.io

/assets/images/echart-question.png)
- 类目轴设置(xAxis)
```javascript
// 间隔 0一个挨一个显示，1显示一个跳过一个再显示
xAxis: {
    axisLabel: {
        interval: 1,
    },
}

• 样式设置

  // 图表绘制网格
  grid: {
    top: '3%',
    left: '2%',
    right: '3%',
    bottom: '12%',
    containLabel: true  // grid 区域是否包含坐标轴的刻度标签
  },


小结

• EChart支持图表定制&IE8兼容
• 入门很简单
• 各类设置需要多尝试

以上，结束啦～

如果后续还有其他的图表尝试，会继续更新。

如有错误，欢迎指出，也欢迎小伙伴们的热情交流
